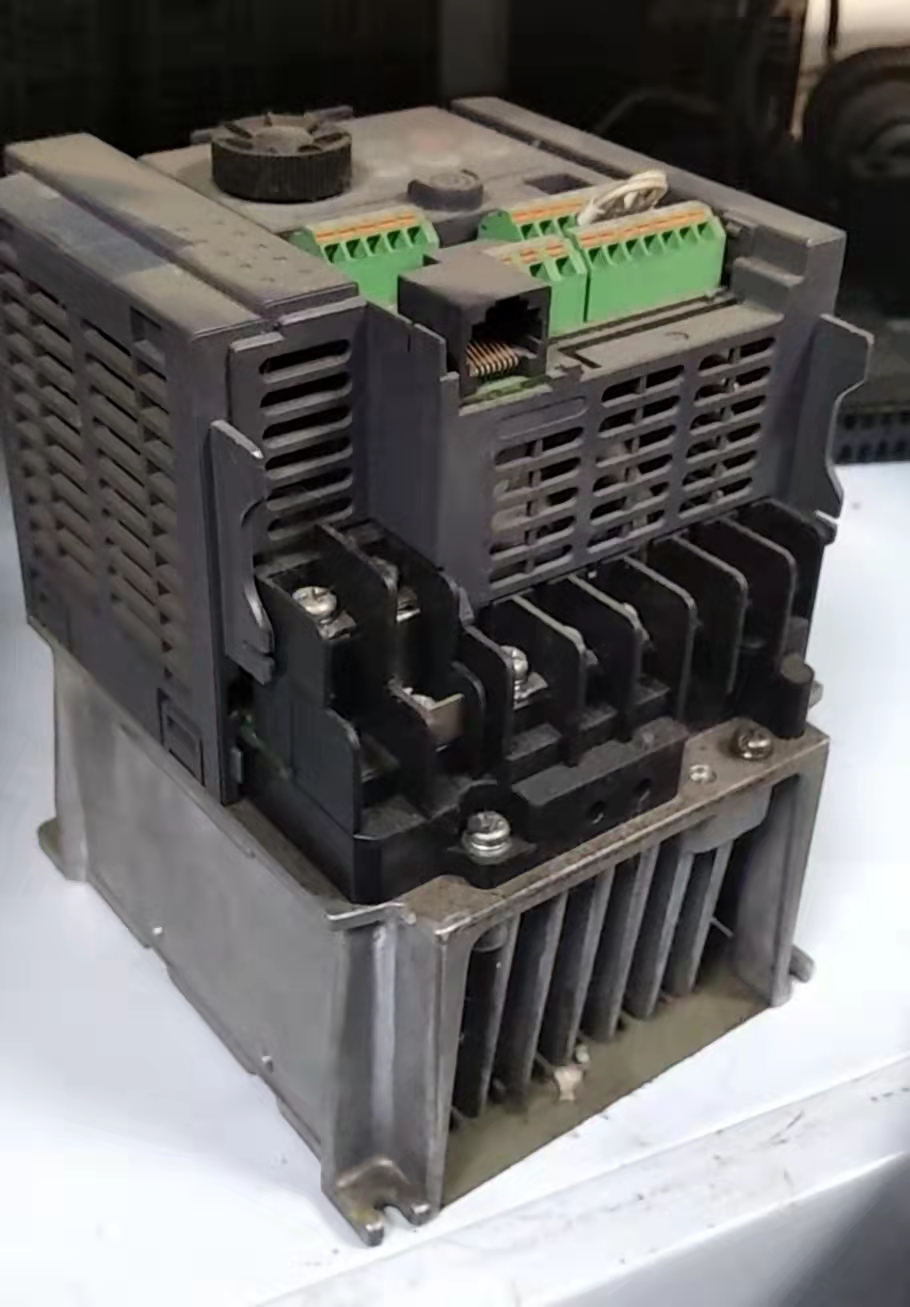

艾默生變頻器檢修經驗
關鍵詞：艾默生變頻器檢修經驗
故障代碼故障類型故障代碼故障類型
POFF輸入欠壓E008輸入缺相
E001加速過流E009輸出缺相
E002減速過流E010模塊保護
E003恒速過流E011逆變過熱
E004加速過壓E012整流過熱
E005減速過壓E016讀寫故障
E006恒速過壓E018接觸器未吸合
E007控制電源過壓E019電流檢測電路故障
1、電流檢測故障（如報E019，E001）：
（1）控制板Q1(15050026)壞。
（2）7840壞：在變頻器通電時，用直流檔，黑接5腳，紅分別接6，7，8腳，值為2.5，2.5，5為正常，否則7840壞。
（3）小板壞：在變頻器通電時，用直流檔，黑接7840的5腳，紅分別接小板的腳從左到右應為2.5，2.5，2.5，3.41.5，0，1.6。如值不對，小板壞：此時可更換小板壞中的三個小IC(39030024LMV393),如還不好，更換小板。
2、顯示POFF:
驅動板上電POFF，測CVD電壓正常應為2.6－2.7，如測得1.9，可能R51,R52,C36,C37,排線中的某一個壞，
其中的電解電容壞的最多。只在帶電機運行時報POFF,驅動板變壓器也有可能壞。
3、緩沖電阻壞：
緩沖電阻和濾波大電容是成對的。如果其一壞，另一個很可能也壞。緩沖電阻壞也有可能是繼電器不吸合（繼電器壞或控制板壞，或與二者相連的電路上元件壞）引起。
單相輸入（220V）的變頻器，特別要注意：如果無顯示或炸機，很可能是用戶接入了三相電（380V）引起的（可察控制板的故障記錄：母線電壓是否由310變?yōu)榱?40）。此時不斷IPM的整流橋已壞，濾波大電容也壞（或炸裂或頂面凸起變硬）。如果只更換IPM后就上電，會聽到“啪，啪”的響聲（電容內的聲音），應立即掉電，否則IPM的整流橋又會壞。發現一個大電容壞，最好都換新的。因電容是易壞易老化的器件。
4、顯示不穩：
先有顯示，然后沒有，風扇停下，電壓只有12，此種現象一般是U1厚膜壞。報故障E015:通電指示燈亮，鍵盤不亮，撥了風扇就好－－風扇短路
5、不制動：
01180099，01180100，01180113，01180114的制動管不在IPM內部，變頻器炸機和不顯示很可能就是在變頻器停機制動時引起的，所以更換IPM后，一定要檢測制動電路的好壞：制動光耦，制動管（MOS管不好測，可測其串聯的續流二極管，正常應為0.37左右），門極電阻（也就是MOS管的門極電阻，正常應為100歐姆）。修好上電后，TD900F093改為150，報E007,紅接P(+),黑接PB,如電壓在17－30跳動，制動正常。TD3200F133=150直流電壓270－350V制動起作用。
6、炸整流橋：
如果測得部分整流橋損壞，而逆變橋全是好的，就有可能是正負母排之間打火引起。環境潮濕是主因，一般是有水滴在正負接線端子之間，或者是有水滴在正接線端子和散熱器之間引起炸機的。此種壞機的接線端子絕緣性已變差，一定要更換，否則一上電又炸了。另一種原因就是濾波大電容短路（或炸裂或頂面凸起變硬），也要注意更換電容。
7、機器打嗝：
即風扇時快時慢，無顯示。一般是控制板短路了，去掉控制板再上電，如還打嗝，有可能就是厚膜周邊的器件壞了，例如TD1000大體積R56電阻27歐的阻值變大了很多,即打嗝保護電路自身壞了。開關電源不工作，可量其中一個電阻的電壓，如有點電壓且在跳變，說明開關電源已起振，但后面電路短路了（變壓器腳間連錫，濾波電容碰歪），打嗝保護電路在起作用。如一點電壓也沒有，說明開關電源沒起振，一般是厚膜壞或2844及附近器件壞。
8、風扇無力，轉速慢：
EV1000的D6擊穿。上電報8888：FECDF21U1板U8壞，有細小裂縫。EV1000如01180128，帶載停機報8888:變壓器電感量變差或PC9原副邊絕緣不夠。
9、按運行報8888：驅動光耦短路。
10、EV1000大體積：原故障是炸機，修好后運行無輸出或E019,常壞的是U9。無輸出有時Q2也壞。
11、EV1000小體積：原故障是炸機，修好后運行無輸出，常是R13壞。故修炸機時，要養成習貫量一下R13是不是10歐。
12、TD3000上電顯示POFF:
1、驅動板CVD電壓在2.5V~2.8V是否正常？
2、驅動板IU、IV、IW電壓是否正常？（電流檢測電路）
3、控制板VREF基準電壓是否正常？檢查T1和2.5V的穩壓管U24。
以上都正常的話，請重新燒寫兩個DSP程序。請注意擦除后要下電幾秒再上電寫入程序。否則，DSP壞。
整機修好上電顯示正常后，要經過以下步驟才按運行，可減少炸機的可能性。
直流檔紅接“十”，黑分別接UVW：TD900,TD3200單相的都應為310v,TD900三相的都應為540v。TD1000,TD3000,EV1000,EV2000都應為5-10V.
如不對，不能按運行，否則十有八九會炸機。此時應停機更換對應的光耦和二極管，再重復以上過程，直至電壓對了才按運行。
13、顯示E010:
上電顯示E010,霍爾壞。運行顯示E010,模塊壞。
當變頻器一上電就顯示E010,應是電流檢測電路本身有故障了。即變頻器還沒有運行，沒有電流輸出，但電路已檢測到有輸出電流了。小功率機常是TL082C壞，大功率機常是霍爾壞。到底UVW哪相電流有問題？可用如下方法判斷：
用表的mv檔紅接IU,IV,IW的測試點，正常應為0，如果哪個點偏高（例如＋10）或偏低（例如－10），就是對應相電流有問題。
例IV=1000mv，V相霍爾壞。當變頻器上電顯示正常，一按運行就顯示E010,模塊壞的可能性最大。哪相模塊壞，可用如下方法判斷：上電，直流檔紅接“十”，黑分別接UVW，正常都應為5-10V，如其中一相偏高很多，此相模塊壞。
