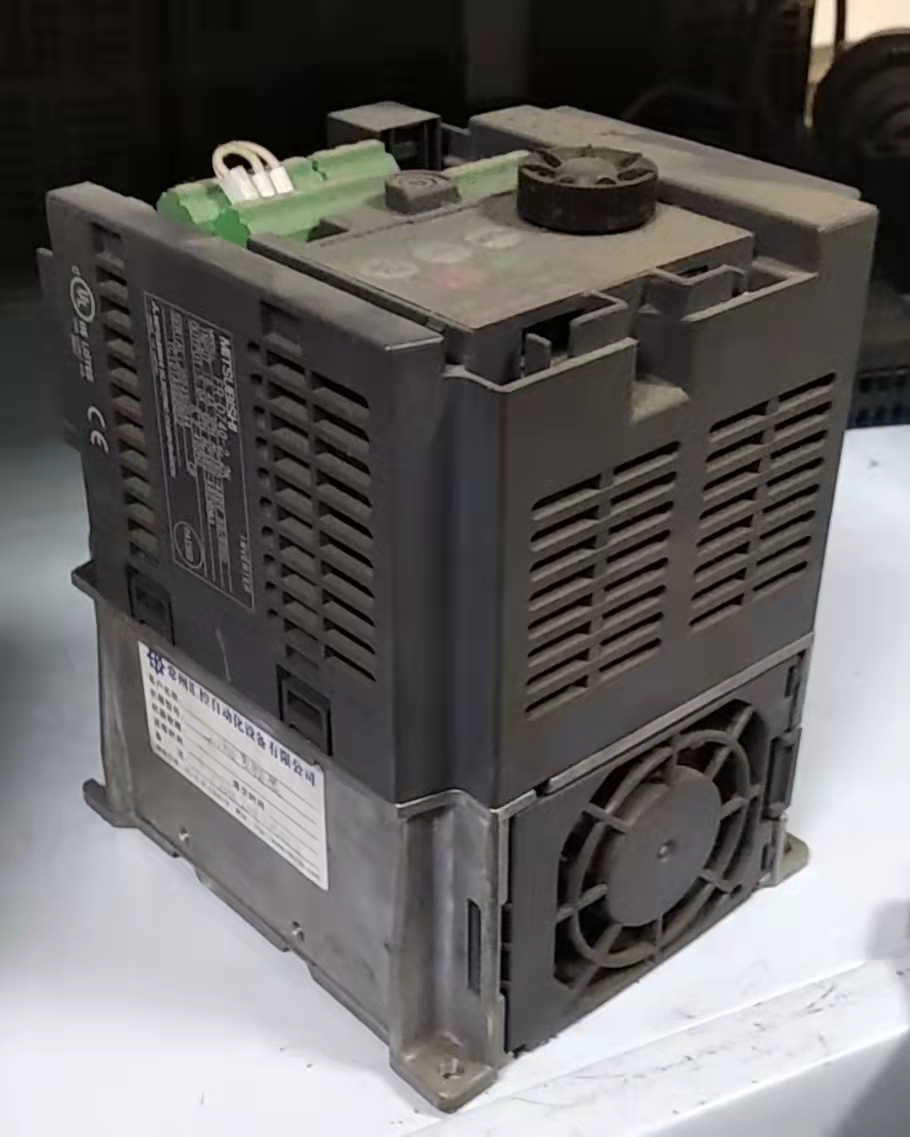

普傳變頻器常見的故障
一、電后鍵盤無顯示：
1.檢查輸入電源是否正常，若正常，可測量直流母線P、N端電壓是否正常：若沒電壓，可斷電檢查充電電阻是否損壞斷路。
2.經查P、N端電壓正常，可更換鍵盤及鍵盤線，如果仍無顯示，則需斷電后檢查主控板與電源板連接的26P
排線是否有松脫現象或損壞斷路。3.若上電后開關電源工作正常，繼電器有吸合聲音，風扇運轉正常，仍無顯示，則可判定鍵盤的晶振或諧振電容壞，此時可更換鍵盤或修理鍵盤。4.如果上電后其它一切正常，但仍無顯示，開關電源可能未工作，此時需停電后拔下P、N端電源，檢查IC3845的靜態是否正常（憑經驗進行檢查）。如果IC3845靜態正常，此時在P、N加直流電壓后18V/1W穩壓二極管兩端約8V左右的電壓，但開關電源并未工作，斷電檢查開關變壓器副邊的整流二極管是否有擊穿短路。5.上電后18V/1W穩壓二極管有電壓，仍無顯示，可除去外圍一些插線，包括繼電器線插頭、風扇線插頭，查風扇、繼電器是否有短路現象。6.P、N端上電后，18V/1W穩壓二極管兩端電壓為8V左右，用示波器檢查IC3845的輸入端④腳是否有鋸齒波，輸出端⑥腳是否有輸出。7.檢查開關電源的輸出端+5V、±15V、+24V及各路驅動電源對地以及極間是否有短路。
二、鍵盤顯示正常，但無法操作：
1.若鍵盤顯示正常，但各功能鍵均無法操作，此時應檢查所用的鍵盤與主控板是否匹配（是否含有IC75179），對于帶有內外鍵盤操作的機器，應檢查一下你所設置的撥碼開關位置是否正確。
2.如果顯示正常，只是一部分按鍵無法操作，可檢查按鍵微動開關是否不良。
三、電位器不能調速：
1.首先檢查控制方式是否正確。
2.檢查給定信號選擇和模擬輸入方式參數設置是否有效。
3.主控板撥碼開關設置是否正確。
4.以上均正確，則可能為電位器不良，應檢查阻值是否正常。
四、過流保護（OC）：
1.當變頻器鍵盤上顯示“FOOC”時“OC”閃爍，此時可按“∧”鍵進入故障查詢狀態，可查到故障時運行頻率、輸出電流、運行狀態等，可根據運行狀態及輸出電流的大小，判定其“OC”保護是負載過重保護還是Vce保護（輸出有短路現象、驅動電路故障及干擾等）。
2.若查詢時確定由于負載較重造成加速上升時電流過大，此時適當調整加速時間及合適的V/F特性曲線。
3.如果沒接電機，空運行變頻器跳“OC”保護，應斷電檢查IGBT是否損壞，檢查IGBT的續流二極管和GE間的結電容是否正常。若正常，則需檢查驅動電路：①檢查驅動線插接位置是否正確，是否有偏移，是否虛插。②檢查是否是因HALL及線不良導致“OC”。③檢查驅動電路放大元件（如IC33153等）或光耦是否有短路現象。
④檢查驅動電阻是否有斷路、短路及電阻變值現象。4.若在運行過程中跳“OC”，則應檢查電機是否堵轉（機械卡死），造成負載電流突變引起過流。5.在減速過程中跳“OC”，則需根據負載的類型及輕重，相應調整減速時間及減速模式等。
五、過載保護（OL）：
1.當變頻器鍵盤上顯示“FOOL”時“OL”閃爍，此時可按“∧”鍵進入故障查詢狀態，可查到故障時運行頻率、輸出電流、運行狀態等，可根據運行狀態及輸出電流的大小，若輸出電流過大，則可能負載過重引起，此時應調整加、減速時間及V/F曲線、轉矩提升等。若仍過載，則應考慮減輕負載或更換更大容量的變頻器。
2.若查詢故障時輸出電流并不大，此時應檢查電子熱過載繼電器參數是否適當。
3.檢查HALL及線是否有不良。
