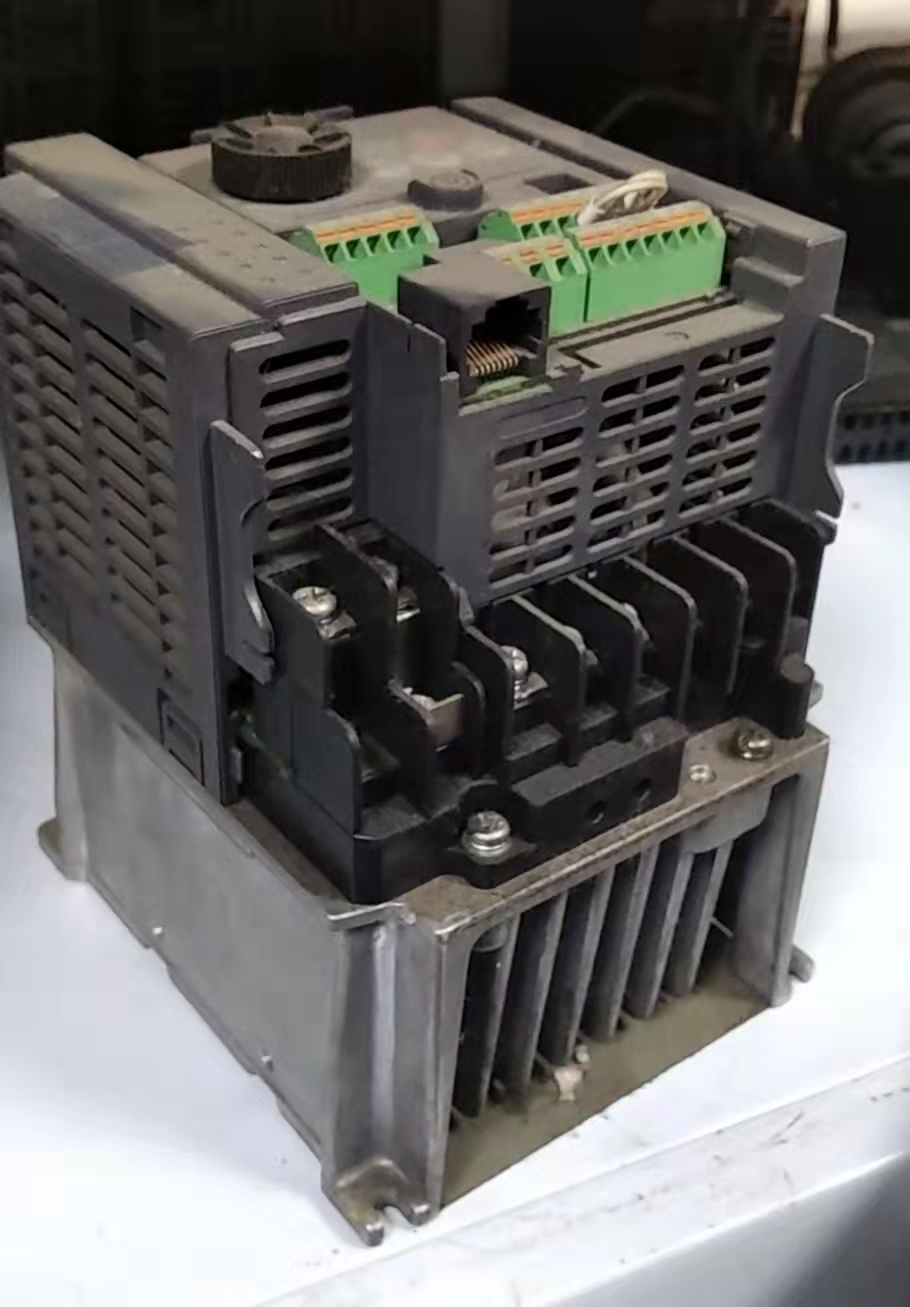

變頻器過熱故障分析

1.使用環境溫度要求-10—+50度，但實際應用中，發現超過40度發生過熱報警的可能性就很大

2.變頻器內部有大功率晶體管，大功率晶體管工作時會產生很大的熱量，所以需要散熱風扇進行散熱

3.就像摩托車發動機的散熱器一樣

4.這種故障的可能性比較少，一般是在剛啟動變頻器就會發生，或者不啟動變頻器也會出現。這個案例中因為是在運行一段時間后才有故障，所以溫度傳感器壞的可能性不大，可能是因為變頻器的溫度確實太高

5.變頻器輸出不平衡一般表現為電動機抖動、轉速不穩，主要原因是因為模塊損壞、驅動電路損壞、大功率晶體管損壞等。

變頻器過熱是會影響到變頻器的使用壽命，主要對模塊和電解電容有損傷

該變頻器安裝在4#爐一樓配電房內，空氣中粉塵很多

工作中過電流

一、是電動機遇到?jīng)_擊負載或傳動機構出現“卡住”現象，引起電動機電流的突然增加；

二、是變頻器輸出側發生短路（如圖1所示），如輸出端到電動機之間的連接線發生相互短路，或電動機內部發生短路等、接地（電機燒毀、絕緣劣化、電纜破損而引起的接觸、接地等）；

三、是變頻器自身工作不正常，如逆變橋中同一橋臂的兩個逆變器件在不斷交替的工作過程中出現異常。如環境溫度過高，或逆變器元器件本身老化等原因，使逆變器的參數發生變化，導致在交替過程中，一個器件已經導通、而另一個器件卻還未來得及關斷，引起同一個橋臂的上下兩個器件的“直通”（如圖2所示），使直流電壓的正、負極間處于短路狀態。

加減速時過電流

當負載的慣性較大，而升速時間或降速時間又設定得太短時，也會引起過流。在升速過程中，變頻器工作頻率上升太快，電動機的同步轉速迅速上升，而電動機轉子的轉速因負載慣性較大而跟不上去，結果是升速電流太大；在降速過程中，降速時間太短，同步轉速迅速下降，而電動機轉子因負載的慣性大，仍維持較高的轉速，這時同樣可以使轉子繞組切割磁力線的速度太大而產生過流

轉矩提升設置不合理過電流

變頻器在啟動或極低速運行時，根據V/f曲線，電動機

在低頻時對應輸出的電壓較低，轉矩受定子電阻壓降的影響比較顯著，這就導致勵磁電壓不足而使電動機不能獲得足夠的旋轉力，因此需要對轉矩進行補充補償，這稱為轉矩補償，通常的做法是對輸出電壓做一些提升補償，以補償定子電阻上電壓降引起的輸出轉矩?fù)p失，從而改善電動機的輸出轉矩。

電子過流保護

因為很多變頻器電子過流保護值設置，不是直接輸入多少A，而是要經過換算，如;三菱變頻器需要將過流保護值換算為%數，換算時可能就會出現差錯。

案例分析

經過對故障時工作狀況的監測，變頻器報故障主要發生在啟動過程時

轉矩提升設置

V0表示手動轉矩提升電壓、Vmax表示最大輸出電壓、f0表示轉矩提升的截止頻率、fb表示基本運行頻率。

對于V0的設置原則一般有以下幾點：

①當電動機與變頻器之間的距離太遠時，由于線路壓降增大，應適當增大V0值；

②當電動機容量小于變頻器額定容量時，由于此小容量電動機的繞組電阻比大容量電動機大，電阻壓降也大，應適當增大V0值；

③當電動機抖動厲害時，說明轉矩過大，轉矩補償增益調得過高，應適當減小V0值。這里必須避免這樣一個誤區：即使提高很多輸出電壓，電動機轉矩并不能和其電流相對應的提高。這是因為電動機電流包含電動機產生的轉矩分量和其它分量（如勵磁分量）。

過壓保護

1.正常情況下的電源電壓為380V，允許誤差為-5%～+10%，經三相橋式全波整流后中間直流的峰值為591V，個別情況下電源線電壓達到450V，其峰值電壓也只有636V，并不算很高，一般電源電壓不會使變頻器因過壓跳閘。電源輸入側的過壓主要是指電源側的沖擊過壓，如雷電引起的過壓、補償電容在合閘或斷開時形成的過壓等

2.主要是指由于某種原因使電動機處于再生發電狀態時，即電機處于實際轉速比變頻頻率決定的同步轉速高的狀態負載的傳動系統中所儲存的機械能經電動機轉換成電能，通過逆變器的6個續流二極管回饋到變頻器的中間直流回路中。此時的逆變器處于整流狀態，如果變頻器中沒采取消耗這些能量的措施，這些能量將會導致中間直流回路的電容器的電壓上升，達到限值即行跳閘。

過壓案例分析

比如當變頻器拖動大慣性負載時，其減速時間設定的比較小，在減速過程中，變頻器輸出頻率下降的速度比較快，而負載慣性比較大，靠本身阻力減速比較慢，使負載拖動電動機的轉速比變頻器輸出的頻率所對應的轉速還要高，電動機處于發電狀態，而變頻器沒有能量處理單元或其作用有限，因而導致變頻器中間直流回路電壓升高，超出保護值，就會出現過壓跳閘故障

灰塵多不僅會引起變頻器發熱，嚴重的導致變頻器內部短路，粉塵中一般都會含有一定程度的導電介質。

海利普-浙江海利電子科技發展股份有限公司,國產變頻器排名，國產變頻器共150多個品牌

電源側接觸器

使用目的：電源一旦斷電，自動將變頻器與電源脫開，以免在外部端子控制狀態下重新供電時變頻器自行工作，以保護設備的安全及人身安全；在變頻器內部保護功能起作用時，通過接觸器使變頻器與電源脫開。

使用時請注意，不要用電磁接觸器進行頻繁地起動或停止（變頻器輸入回路的開閉壽命大約為10萬次），不能用電源側的電磁接觸器停止變頻器

變頻器為什么要預充電？(解釋輸入側接觸器問題）

答：變頻器在剛接通電源時，要給濾波電解電容充電，只有變頻器的直流電壓達到一定值時，變頻器才能正常工作，所以變頻器需要預充電。
